Main Parameters of GaSb crystal substrates and wafers
|
||||||
Single crystal
|
Dopant
|
Conductivity type
|
Carrier concentration
cm-3
|
Mobility(cm2/V.s)
|
Dislocation density(cm-2)
|
|
GaSb
|
undoped,
intrinsic
|
P
|
(1-2)*10^17
|
600-700
|
|
|
GaSb
|
Zn
|
P
|
(5-100)*10^17
|
200-500
|
|
|
GaSb
|
Te
|
N
|
(1-20)*10^17
|
2000-3500
|
|
|
dimension (mm)
|
Diameter 50.8x0.5mm, 10x10x0.5mm
|
|||||
Surface roughness
|
Surface roughness (Ra):
|
|||||
Polishing |
Single side or double side polished
|

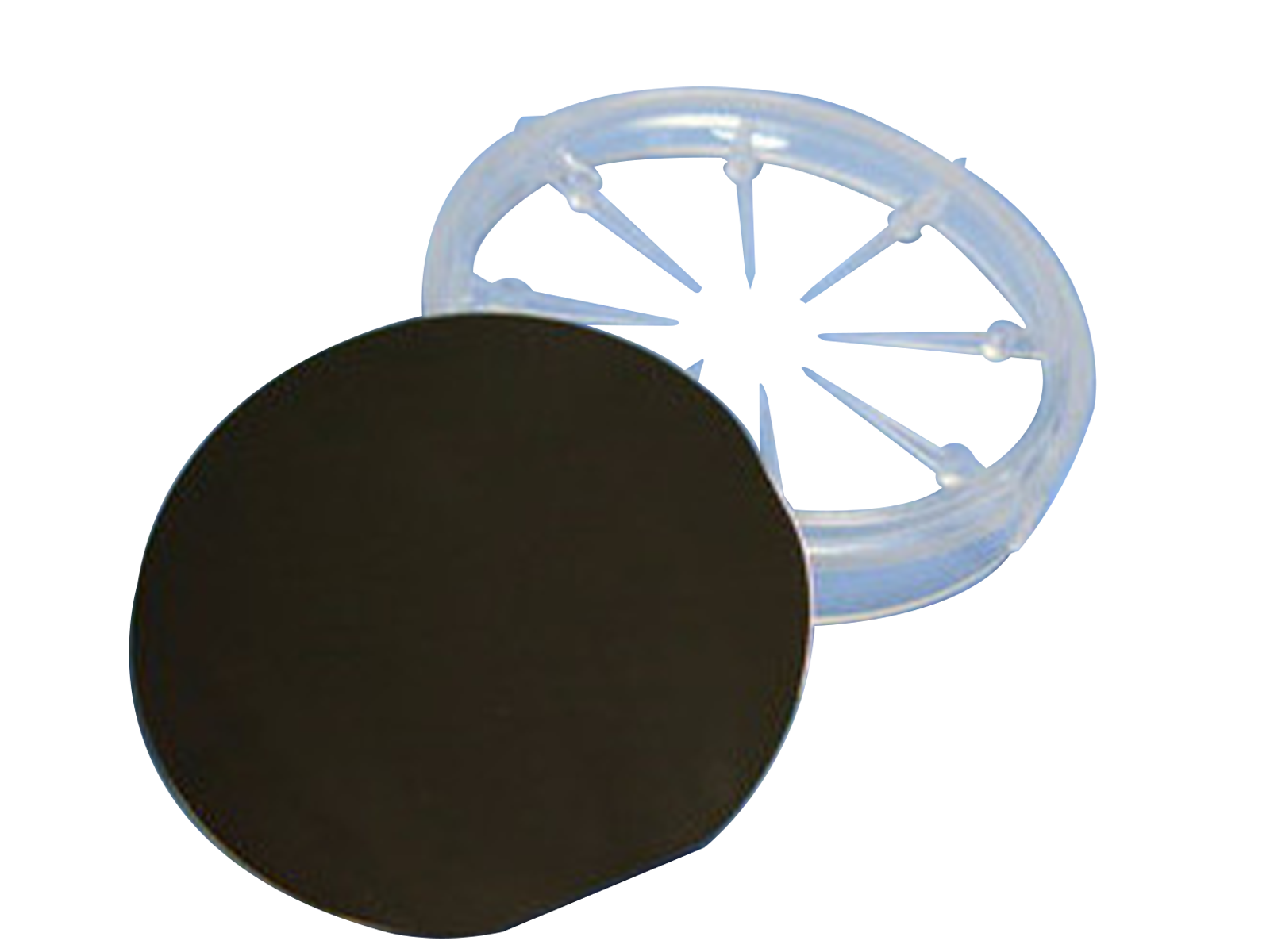

GaSb Gallium Antimonide Crystal Substrates
Email: Marknanossr@gmail.com
GaSb Gallium Antimonide Crystal Substrates
Piece | 1 |
